适用范围

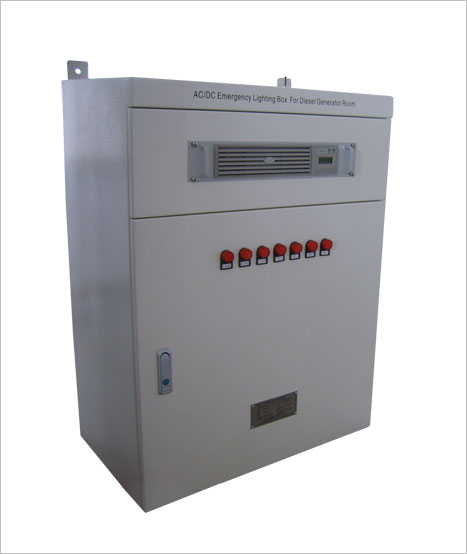

TRD-SQ 系列交直流（事故照明）电源切换箱 ，可以实现交直流电源的自动切换，满足用户现场供电线路出现故障时提供检修用电或事故照明用电的要求。
功能特点
该装置采用新型模块化设计，结构紧凑、性能可靠。装置使用的可并联逆变器，采用DSP数字控制技术和高频软开关技术，效率高、性能稳定，模块的并联无需依赖任何其它公共部分（如系统监控等），即可实现无主并联；装置的逆变器直流输入与交流输出实现完全电气隔离。
切换箱引入市电电源和蓄电池电源，切换箱在投入正常工作时，市电给所有回路供电，假如市电消失，所有照明输出回路的灯具自动转换为蓄电池经逆变后供电；如果市电恢复正常，所有照明输出回路恢复市电供电。常规照明回路和事故照明回路母联输出。
切换箱切换速度快，具备自动投入、手动投入、故障自诊断、过载保护、短路保护等功能， 适用于任何形式的金卤灯、钠灯、节能灯、白炽灯等。
型号说明
例如：TRD-SQ-1-H-1-2表示保定泰瑞德电气公司生产的交直流电源切换箱，交流电源输入220V电压，直流电源输入220V电压，输出电压为AC220V，逆变器容量2KVA
基本功能
1、正常时由交流回路供电，交流失电后自动切换到直流供电；
2、交直流电源自动切换；
3、输出回路运行指示；
4、实时通讯，通过RS485通讯方式可将电源箱运行数据传入上位机；
5、信息查询功能，包括模块参数、当前故障、历史故障、开关状态等信息；
6、输入欠压/过压保护、过载保护；
7、各输出回路漏电保护功能。
技术参数
1、工作电源：交流: AC 220V/380V，50Hz；直流: DC 220V/110V；
2、额定输出：输出电压AC220V /380V ；
3、每路配备本回路漏电保护器 ；
4、每路配备本回路运行指示灯 ；
5、具有可并联逆变器自保护功能；
6、可使用原直流系统电池，也可由本装置自备电池，容量可选；
7、选用电池：高性能铅酸免维护蓄电池。
订货须知
1、请注明装置功率要求、输入额定电压、输出额定电压和电流；
2、请注明每路输出的功率，以及输出回路数量；
3、请提供箱体材质、喷涂颜色以及安装方式；
4、如有其它要求请详细注明。
保定泰瑞德电气有限公司
Baoding Integrity Electric CO., LTD.
地址：保定市北二环5699号大学科技园3号楼
电话: 0312-3917280/3917283
传真: 0312-3917281
邮箱: itrtdq@163.com
