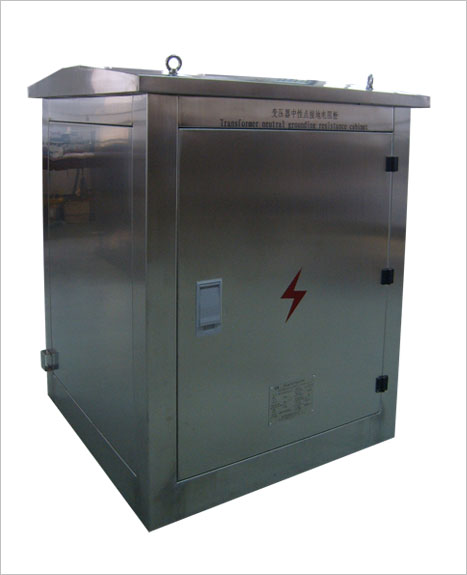

ITRT-ZJZ-B系列变压器中性点接地电阻柜

一、概述

      中性点经电阻接地可有效限制间歇弧光接地过电压、降低系统操作过电压、降低系统谐振过电压、方便配置单相接地故障保护,可在短时间内有效切除故障线路,从而降低系统设备的绝缘水平，延长系统设备的使用寿命，提高系统运行的可靠性。

      本产品适用于6KV～35KV交流电网的变压器中性点，实现电网中性点经接地电阻的接地方式，接地电阻柜采用不锈钢或冷轧钢板材料，产品具有精度高、线性度好、运行可靠、安装方便、外形美观等特点。

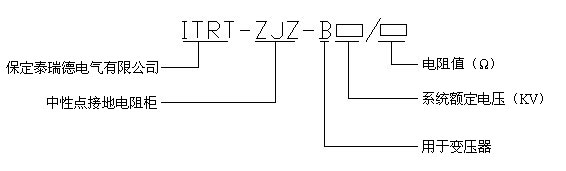

二、型号说明




三、使用条件：

      1、海拔高度：不过4000m；
      2、环境温度：-40℃～+65℃；
      3、相对湿度：不大于95%（25℃）；
      4、安装场所：空气中不含化学腐蚀气体和蒸气，无爆炸性尘埃；
      5、电网频率：48～52Hz（50 Hz系统），58～62 Hz（60 Hz系统）；
      6、适用于：户内、户外；
      7、电阻安装点：正常状态下中性点位移不过运行相电压的3%。
      注：特殊使用条件，请在订货时详细提出。

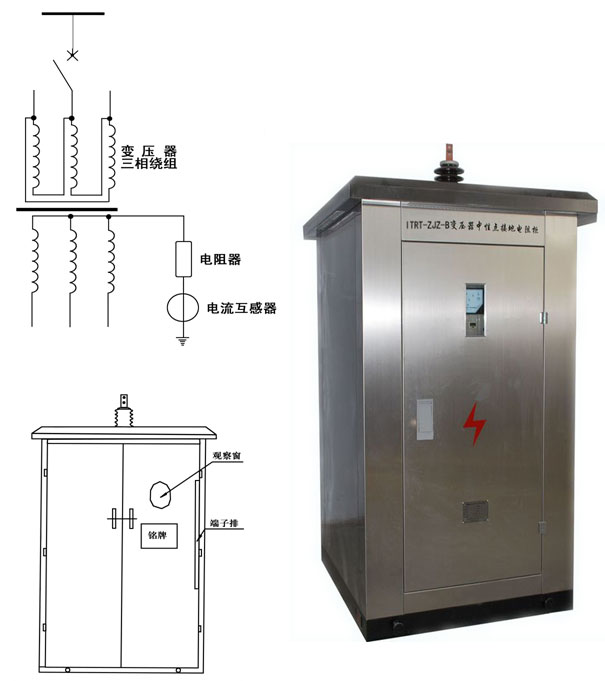

四、工作原理及外形简图






五、常用规格型号、技术参数
      6kV、10kV、35kV变压器中性点接地电阻常规参数

型号	系统额定 电压（kV）	短时通流 电流（A）	短时通流 时间（S）	标称阻值 （Ω）	备  注
ITRT-ZJZ-B-6/36.4	6.3	100	10	36.40
ITRT-ZJZ-B-6/18.2	6.3	200	10	18.20
ITRT-ZJZ-B-6/9.09	6.3	400	10	9.09
ITRT-ZJZ-B-6/6.06	6.3	600	10	6.06
ITRT-ZJZ-B-10/15.16	10.5	400	10	15.16
ITRT-ZJZ-B-10/10.10	10.5	600	10	10.10
ITRT-ZJZ-B-10/7.57	10.5	800	10	7.57
ITRT-ZJZ-B-10/6.06	10.5	1000	10	6.06
ITRT-ZJZ-B-35/20.20	35	1000	10	20.20
ITRT-ZJZ-B-35/10.10	35	2000	10	10.10

      注：
      1、电阻柜阻值可从1欧姆到2000欧姆，电流从1安培到2000安培设计，允许通流时间10s、15s、30s、60s、2h。电阻值的误差±3%。
      2、电阻柜用于户内或户外，柜体采用不锈钢板或冷轧钢板喷塑，耐腐蚀、防护等级高。

六、订货须知

      订货时请告知以下参数
      1、系统额定电压：(KV)；
      2、短时允许电流：（A）；
      3、标称电阻值：（Ω）；
      4、是否加装电流互感器（CT）：CT变比及容量，复合误差；
      5、进出线方式：上进下出，下进下出，可选；
      6、短时允许通流时间：（S）；
      7、电阻柜的材质、柜体（IP）防护等级、色标及安装地点；
      8、是否需要加装接地记录及温湿度控制装置；
      9、是否需加装隔离开关，以备检修。
