ITRT系列零序电流互感器
安装使用说明书
一、 概述
零序电流互感器用于电力系统产生零序接地电流时与继电保护装置或信号装置配合使用，使装置元件动作实现保护监控。我公司设计生产的ITRT系列零序电流互感器具有绝缘性能好，外形美观，灵敏度高，运行可靠，安装方便的特点。其应用范围不仅适应电磁型继电保护，还能适应电子和微机保护装置，用户可根据系统的运行方式（中性点接地、中性点不接地、大电阻接地、小电阻接地、消弧线圈接地）选用适合的零序电流互感器。

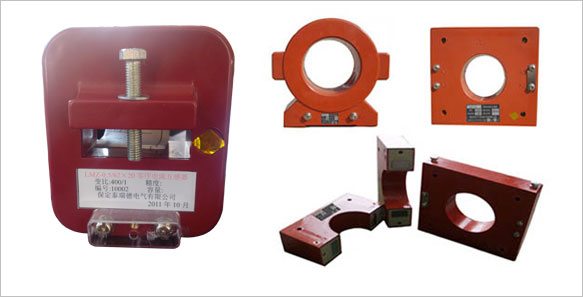

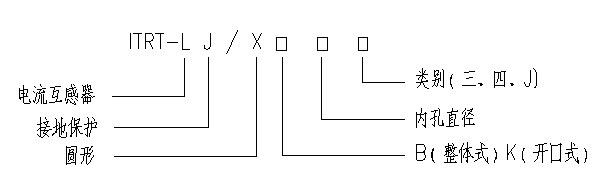

零序电流互感器用于电力系统产生零序接地电流时与继电保护装置或信号装置配合使用，使装置元件动作实现保护监控。我公司设计生产的ITRT系列零序电流互感器具有绝缘性能好，外形美观，灵敏度高，运行可靠，安装方便的特点。其应用范围不仅适应电磁型继电保护，还能适应电子和微机保护装置，用户可根据系统的运行方式（中性点接地、中性点不接地、大电阻接地、小电阻接地、消弧线圈接地）选用适合的零序电流互感器。二、 型号说明
三、 使用条件
1、环境温度：-10℃~60℃日平均气温不超过+40℃
2、海拔高度≤1000m（高原使用时特殊订货）
3、相对湿度≤85%
4、周围介质无导电尘埃与导电金属或使绝缘损坏的腐蚀性气体、霉菌等
四、 主要技术参数
1、交流电压0.38~66Kv
2、电网频率：50Hz
3、同名端，一次由互感器正面“L1”侧穿入，二次为“ K1”
4、型号及数据、外形尺寸见图表
五、 安装
1、 整体式互感器安装要在敷设电缆前进行，电缆敷设时穿过互感器
2、 开口式互感器安装可随时进行，具体安装方式如下：
（1） 拆下互感器“K1’”、“K2’”的联接压片。
（2） 将互感器顶部两条内六角螺栓松开拆下，互感器便分成两部分。
（3） 将互感器套在电缆上，把两个接触面擦干净，薄薄涂上一层防锈油，对好互感器两部分后拧上内六角螺栓，互感器两部分要对齐以免影响性能。
（4） 将联接片固定在“K1’”、“K2’”上。
（5） 开口式互感器上下两部分不可与其他互感器互换。
六、定货说明
1、 产品型号、内孔直径（mm）;
2、一次零序电流，二次电流（或电流比）；
3、二次负荷容量或负载阻抗；
4、准确限值系数、准确级（如果有）；
5、保护定值（如果有）。

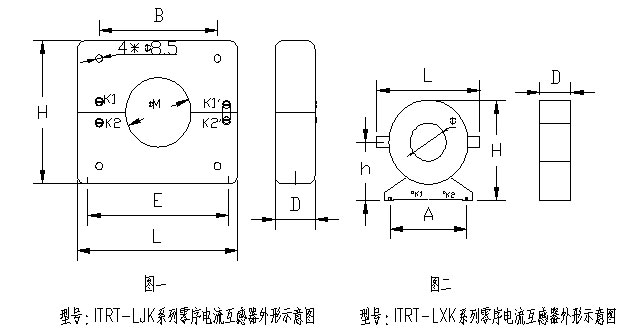

注：其中孔径为φM，长为L，高为H，厚为D，地脚中心距为E，B、C为四孔间尺寸，φ8.5孔为通孔，可做水平安装用（图一）
由于电力系统的快速发展，运行方式多种多样，各类型的保护及装置层出不穷，所需要的零序电流互感器种类很多，我公司可根据用户需要，设计生产各种规格和各种孔径的零序电流互感器以及与其他配套的保护装置内的变送传感器。
七、外形及安装尺寸
ITRT- LJK系列外形安装尺寸
| 型号外形尺寸 | ITRT-LJK80 | ITRT -LJK100 | ITRT -LJK120 | ITRT -LJK120J | ITRT -LJK140 | ITRT -LJK160 | ITRT -LJK80 | ITRT -LJK80 | ITRT -LJK80 | ITRT -LJK80 |
| 直径 | 80 | 100 | 120 | 120 | 140 | 160 | 180 | 200 | 240 | 260 |
| L | 196 | 216 | 236 | 300 | 300 | 300 | 300 | 386 | 386 | 386 |
| H | 165 | 187 | 205 | 268 | 268 | 268 | 268 | 344 | 344 | 344 |
| D | 49 | 54 | 59 | 81 | 81 | 81 | 81 | 82 | 82 | 82 |
| E | 173 | 193 | 213 | 270 | 270 | 270 | 270 | 355 | 355 | 355 |
| B | 145 | 158 | 173 | 217 | 217 | 217 | 217 | 279 | 279 | 279 |
| C | 124 | 138 | 154 | 179 | 179 | 179 | 179 | 238 | 238 | 238 |
| 地脚内螺孔 | M8 | M8 | M8 | M12 | M12 | M12 | M12 | M12 | M12 | M12 |
ITRT -LXK系列外形安装尺寸
| 型号外形尺寸 | ITRT -LXK40 | ITRT -LXK60 | ITRT -LXK80 | ITRT -LXK100 | ITRT -LXK120 | ITRT -LXK160 | ITRT -LXK180 | ITRT -LXK200 |
| φ | 40 | 60 | 80 | 100 | 120 | 160 | 180 | 200 |
| L | 115 | 160 | 175 | 205 | 220 | 308 | 308 | 308 |
| H | 105 | 145 | 163 | 198 | 208 | 300 | 300 | 300 |
| D | 50 | 57 | 57 | 56.5 | 56 | 82 | 82 | 82 |
| A | 85 | 90 | 105 | 125 | 140 | 220 | 220 | 220 |
| h | 61 | 80 | 95 | 115 | 118 | 165 | 165 | 165 |
| 地脚内螺孔 | M6 | M10 | M10 | M10 | M10 | M12 | M12 | M12 |
(注：内径为φ280~φ400无塑料外壳，由环形铁芯和铁支架组成，根据用户要求制作)
八、主要技术参数
表1 ITRT -LJK系列(特殊变比根据用户要求设计制作)
| 型号 | 额定电流比 | 建议用途 |
| ITRT-LJB 80-260三 ITRT -LJK 80-260三 |
30/1 | 小电流接地选线装置 |
| ITRT -LJB 80-260四 ITRT -LJK 80-260四 |
40/1 |
表2
| 型号 | 额定电流比（A） | 额定二次负荷（VA） | 准确级 | 重量 |
| ITRT -LJB80 ITRT -LJB100 （整体式） ITRT -LJK80 ITRT -LJK100 （开口式） |
50/5 | 2.5 VA | 10P5 | |
| 50/1 | 5 VA | 10P5 | ||
| 75/5 | 5 VA | 10P5 | ||
| 75/1 | 5 VA | 10P5 | ||
| 100/5 | 5 VA | 10P5 | ||
| 100/1 | 5-7.5 VA | 10P5 | ||
| 150/5 | 5 VA（10 VA） | 10P10、（10P5） | ||
| 150/1 | 5 VA（10 VA） | 10P10、（10P5） | ||
| 200/5 | 10-15 VA | 10P5 | ||
| 200/1 | 5 VA（10 VA） | 10P10、（10P5） | ||
| 300/5 | 15-20 VA | 10P5 | ||
| 300/1 | 15 VA | 10P5 | ||
| 600/1 | 15 VA（30 VA） | 10P10、（10P5） | ||
| 600/5及以上 | 20-30 VA | 10P10 | ||
| ITRT -LJB120 ITRT -LJB140 （整体式） ITRT -LJK120 ITRT -LJK140 （开口式） |
50/5 | 2.5 VA | 10P5 | |
| 50/1 | 5 VA | 10P5 | ||
| 75/5 | 5 VA | 10P5 | ||
| 75/1 | 5 VA | 10P5 | ||
| 100/5 | 5 VA | 10P5 | ||
| 100/1 | 5-7.5 VA | 10P5 | ||
| 150/5 | 5 VA（10 VA） | 10P10、（10P5） | ||
| 150/1 | 5 VA（10 VA） | 10P10、（10P5） | ||
| 200/5 | 10-15 VA | 10P5 | ||
| 200/1 | 5 VA（10 VA） | 10P10、（10P5） | ||
| 300/5 | 15-20 VA | 10P5 | ||
| 300/1 | 15 VA | 10P5 | ||
| 600/1 | 15 VA（30 VA） | 10P10、（10P5） | ||
| 600/5及以上 | 20-30 VA | 10P10 | ||
| ITRT -LJB160 ITRT -LJB180 （整体式） ITRT -LJK160 ITRT -LJK180 （开口式） |
50/5 | 2.5 VA | 10P5 | |
| 50/1 | 5 VA | 10P5 | ||
| 75/5 | 5 VA | 10P5 | ||
| 75/1 | 5 VA | 10P5 | ||
| 100/5 | 5 VA | 10P5 | ||
| 100/1 | 5-7.5 VA | 10P5 | ||
| 150/5 | 5 VA（10 VA） | 10P10、（10P5） | ||
| 150/1 | 5 VA（10 VA） | 10P10、（10P5） | ||
| 200/5 | 10-15 VA | 10P5 | ||
| 200/1 | 5 VA（10 VA） | 10P10、（10P5） | ||
| 300/5 | 15-20 VA | 10P5 | ||
| 300/1 | 15 VA | 10P5 | ||
| 600/1 | 15 VA（30 VA） | 10P10、（10P5） | ||
| 600/5及以上 | 20-30 VA | 10P10 | ||
| ITRT -LJB200 ITRT -LJB240 ITRT -LJB260 （整体式） ITRT -LJK200 ITRT -LJK240 ITRT -LJK260 （开口式） |
50/5 | 2.5 VA | 10P5 | |
| 50/1 | 5 VA | 10P5 | ||
| 75/5 | 5 VA | 10P5 | ||
| 75/1 | 5 VA | 10P5 | ||
| 100/5 | 5 VA | 10P5 | ||
| 100/1 | 5-7.5 VA | 10P5 | ||
| 150/5 | 5 VA（10 VA） | 10P10、（10P5） | ||
| 150/1 | 5 VA（10 VA） | 10P10、（10P5） | ||
| 200/5 | 10-15 VA | 10P5 | ||
| 200/1 | 5 VA（10 VA） | 10P10、（10P5） | ||
| 300/5 | 15-20 VA | 10P5 | ||
| 300/1 | 15-30 VA | 10P5 | ||
| 600/1 | 15 VA（30 VA） | 10P10、（10P5） | ||
| 600/5及以上 | 20-30 VA | 10P10 |
表3
| 型号 | 额定电流比（A） | 额定二次负荷 | 准确级 | 重量 |
| ITRT -LJB120J （整体式） ITRT -LJK120J （开口式） |
50/5 | 10 VA 5VA | 10P5 10P10 | |
| 75/5 | 15 VA 7.5 VA | 10P5 10P10 | ||
| 100/5 | 20 VA 10 VA | 10P5 10P10 | ||
| 150/5 | 30 VA 15 VA | 10P5 10P10 | ||
| 200/5 | 40 VA 20 VA | 10P5 10P10 | ||
| 300/5 | 15 VA 30 VA | 10P20 10P10 | ||
| 50/1 | 5 VA 10 VA | 10P10 10P5 | ||
| 75/1 | 15 VA 7.5 VA | 10P5 10P10 | ||
| 100/1 | 10 VA 5 VA | 10P10 10P20 |
表4 LZH-LXK系列（特殊变比根据客户要求设计制作）
| 型号 | 额定电流比（A） | 额定二次负荷（Ω） | 准确级 | 重量 |
| ITRT -LXB40 ITRT -LXK40 |
40/1， 50/1， 75/1 100/1，150/1，350/5 |
1-3 | 5 | |
| ITRT -LXB60 ITRT -LXK60 |
40/1， 50/1， 75/1 100/1，150/1，350/5 |
1-3 |
5 |
|
| ITRT -LXB80 ITRT -LXK80 |
40/1， 50/1， 75/1 100/1，150/1，350/5 |
1-3 |
5 |
|
| ITRT -LXB100 ITRT -LXK100 |
40/1， 50/1， 75/1 100/1，150/1，350/5 |
1-3 |
5 |
|
| ITRT -LXB120 ITRT -LXK120 |
40/1， 50/1， 75/1 100/1，150/1，350/5 |
1-3 |
5 |
|
| ITRT -LXB160 ITRT -LXK160 |
40/1， 50/1， 75/1 100/1，150/1，350/5 |
1-3 |
5 |
|
| ITRT -LXB180 ITRT -LXK180 |
40/1， 50/1， 75/1 100/1，150/1，350/5 |
1-3 |
5 |
|
| ITRT -LXB200 ITRT -LXK200 |
40/1， 50/1， 75/1 100/1，150/1，350/5 |
1-3 |
5 |
|
| ITRT -LXB280-400 ITRT -LXK280-400 |
40/1， 50/1， 75/1 100/1，150/1，350/5 |
1-3 |
5 |
九、现场电缆与互感器规格选择参数
| CT规格 | φ80 | φ100 | φ120 | φ140 | φ160 | φ180 | φ200 | φ240 | φ260 | φ300 |
| 电缆截面 （mm2） |
3X50 及以下 |
3X70 3X95 |
3X120 3X150 3X185 |
2X(3X150) 3X240 3X300 |
2X(3X185) | 2X(3X240) | 2X(3X185) | 3X(3X240) 2X(3X300) 4X(3X185) |
5X(3X185) 2X(3X400) 3X(3X300) |
5X(3X240) 3X(3X400) 4X(3X300) |
