适用范围

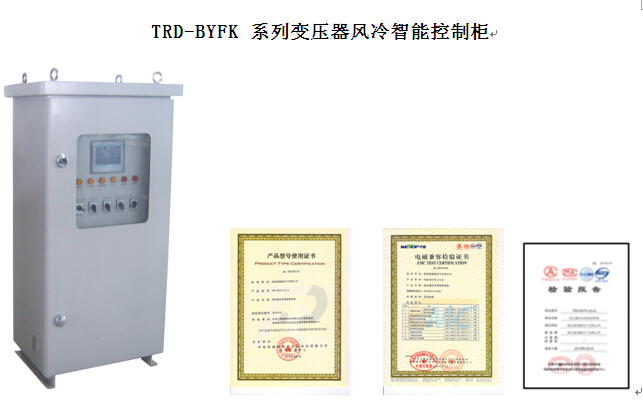

TRD-BYFK系列变压器风冷智能控制柜是一种智能型的电力变压器风冷控制装置，
广泛适用于电力变压器的风冷控制系统，可实现电力变压器风冷控制系统的自动控制，满足智能型数字变电站的技术要求。该装置经过国家继电保护及自动化设备质量监督检验中心的型式试验和认证。
功能特点
该装置采用高性能可编程控制器(PLC)和触摸屏作为中央控制单元，由高可靠性的可编程控制器(PLC)进行程序控制，以分布式硬件结构取代传统硬件结构，采用独特的电机保护设计，并配置了友好的人机界面，便于运行参数设定及信息采集。
1、可靠性：
采用西门子等高性能可编程控制器(PLC)，取代了传统结构中大量的电磁继电器，减少了机械触点，提高了设备的可靠性 。
装置全部采用国际品牌开关和继电器，采用独特的电机保护设计，当任意一台电机出现故障时，系统只切除故障电机，其余风机电机正常运行，克服了传统风冷控制装置任意一台电机故障必须切除整组风机的缺点，提高了风冷系统在高温季节的可靠性和冷却效率。
装置的控制电源采用双电源供电模式，一路取自外部供电，另一路由自身动力电源转化而来，提高了控制电源的供电可靠性，可有效避免因控制电源故障引起的风机全停。
2、控制灵活：
装置可按时间设定分组启动各组冷却器，可避免风机同时启动产生的大冲击电流。装置可以实现风机工作、辅助、备用之间的自动切换，可使每台冷却器均得到充分利用，可有效延长冷却器的使用寿命；
本装置也可以根据用户的要求灵活修改控制程序。
3、可扩展性：装置中PLC可编程控制器可以方便的扩展I/O模块，便于现场扩展其它控制功能。
4、界面友好：可配置高性能触摸屏，具备友好的人机界面，可实时掌握变压器的运行工况，可根据变压器负荷及温度的变化设置冷却系统参数。
5、通讯功能强大：装置可以提供多种通讯接口，与变电站中央控制室进行通讯，满足数字化变电站的技术要求；装置可通过通讯接口与显示终端、打印机等外设相连。
6、网络特性：装置可以实现多台PLC之间或多台PLC与一台计算机工作站间的通讯联网要求，从而组成多级分布式控制系统，满足现代智能化电厂、智能化变电站的技术要求。

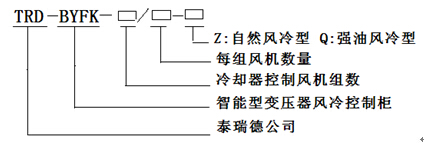

型号说明
例如：型号TRD-BYFK-3/2-Q 表示保定泰瑞德电气有限公司生产的强油型一体式智能型变压器风冷控制柜，可控制三组冷却风机，每组两台风机。
基本功能（以TRD-BYFK-2/3-Q型为例）
1、如电力变压器风冷系统中某组冷却风机中有一台风机发生故障，该台风机会自动退出，该组其它风机仍正常工作，若某组风机中有两台风机同时发生故障或者油泵故障，则该组风机全部停止工作，并发出报警信号。
2、当电力变压器投入运行时，根据监视系统发出的变压器投入风冷指令，“工作”组风机启动，直到人工/自动退出，或者变压器退出运行，此时“辅助”、“备用”两组风机处于停止状态。若此时有一组“工作”风机因故障退出，则“备用”风机自动投入运行，并发出报警信号。
3、当变压器温度≥65℃（高温信号）或者变压器负荷达到设定值时，“工作”、“辅助”组风机将同时投入运行。当运行的风机中任意一组出现故障时，“备用”风机延时自动投入运行，并发出报警信号。当变压器运行温度＜65℃时，“辅助”风机延时停止运行。
4、按照用户设定的工作周期，各组风机的“工作”、“辅助”、“备用”状态自动定期轮换。
5、装置的控制系统有两路电源进线，并互为备用自投。当一路电源进线出现故障时，另一路电源自动投入运行。
6、当PLC故障时，各组风机将会延时启动，直到PLC故障恢复，系统正常运行。
使用条件
1、户外、户内使用；
2、海拔高度：3500米以下；
3、环境温度：-30℃～+55℃；
4、相对湿度：≤ 95%RH；
5、风速：≤ 45m/S；
6、地震烈度：水平加速度≤ 0.3g，垂直加速度≤ 0.15g；
7、污秽等级：III级（2.8kV/cm）；
8、防护等级：IP55；
9、覆冰厚度：≤8mm；
10、如不符合上述使用条件，请在定货时明确，我公司将针对性生产。
11、适用范围：适用于发、供电和钢铁、石油、化工、煤炭等行业的35kV、110kV、220kV、 330kV、500kV、750kV、1000kV的油浸式电力变压器。
技术参数
1、工作电源：三相四线交流双路电源输入 AC380V±15%；
直流输入DC110V±10% 或 DC220V±10%；
2、耐压强度：≥AC2000V/1min；
3、绝缘性能：≥100MΩ；
4、继电器输出：触点容量：AC220V/5A；
5、隔离耐压：AC2000V；
6、通信协议：Modbus 通信协议（RS485接口）、IEC61850通信协议（可选）；
7、EMC性能：符合GB/T 14598 标准规定；
箱体尺寸
高*宽*深（毫米）：（1400--2200）*750*500（也可按照用户要求尺寸制作）。
订货须知
1、请明确变压器冷却方式，冷却器或风机的数量、功率、额定电压、额定电流。
2、请明确控制电压等级。
3、如需通信功能，请明确通讯规约格式。
4、请明确柜体的材质和防护等级。
5、如有其它要求请注明。
